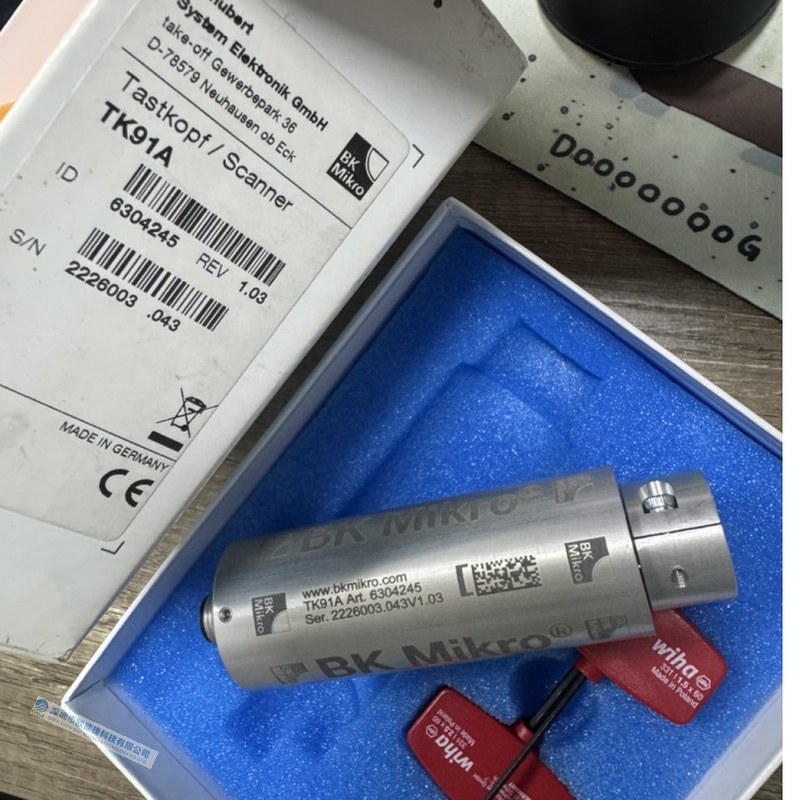

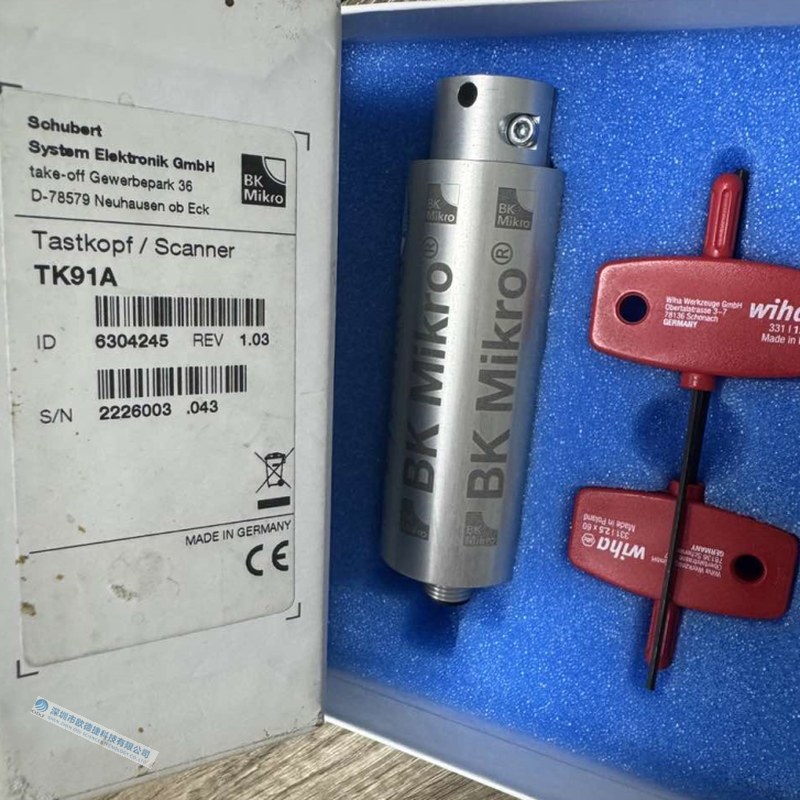

德国 BK Mikro（Schubert System Elektronik GmbH，位于巴登-符腾堡州 Neuhausen ob Eck）是机床刀具破损检测系统的专业制造商，其机械式摆动断刀检测方案在全球 CNC 加工中心装机量庞大。本次到货的 TK91A（物料号 Art. 6304245）为 BK Mikro 系列中的长摆杆型扫描器，专为大中型加工中心刀库区域的刀具破损与缺失检测而设计。深圳欧德捷科技专业销售原装进口 BK MIKRO 扫描器，此款型号为 TK91A Art.6304245。承诺销售的产品均为全新原装进口，同时为广大客户提供报价、选型、产品资料等服务。

BK MIKRO TK91A 断刀检测扫描器特点：

内置强劲齿轮伺服电机，180° 摆动仅需 1.8 秒，配合最高 300° 的扫描角度，可在几乎不增加循环时间的前提下完成刀具扫描确认；检测分辨率 0.01°、检测精度 ±0.05°，能识别极细微的刀具缺损与折断。支持配置最长 910 mm 的探测摆杆（配摆动板），摆杆可选用钢制可裁切型或碳纤维定长型并可整根更换，摆杆以垂直于刀尖的方向接触刀具，无需预留大的侧向摆动空间，特别适合长刀具与密集刀位布局。

采用阳极氧化铝外壳与双唇特殊密封结构，防护等级达 IP68，可有效抵御机床内部切削液、乳化液、油污、粉尘与铁屑的侵蚀，适应舱内高温高湿高污染的恶劣工况；工作温度 0~+80℃，存储温度 -25~+85℃。扫描循环寿命超过 500 万次（最小扫描强度下），满足机床长期连续循环检测需求。

电气接口为 M12×1、8 针圆形连接器，与控制单元（如 BK Mikro 系列控制器，Premium 版最多可存储 512 把刀具长度）配套使用；完成示教设定后即可识别刀具破损、刀具丢失，输出开关量报警信号至机床 PLC，触发停机保护，避免断刀造成批量工件报废与撞机事故。电机轴 φ4 mm、外壳直径 32 mm，结构紧凑、圆柱形光滑外壁，装配无需额外调整工具。

型号辨析：TK91UNI（Art. 6304260）与 TK91A 本体相同，但不含摆杆固定座；采购替换时请核对完整物料号 6304245，并确认所配控制器型号与摆杆规格。
广泛应用于模具加工、汽车零部件、航空航天零部件等进口 CNC 加工设备的刀库断刀监控系统，既可作新设备集成，也是现场维保的高频替换备件。

BK MIKRO TK91A 技术规格：

• 品名：扫描器（断刀检测摆动测头 / Tastkopf Scanner）
• 品牌：BK MIKRO（德国，Schubert System Elektronik GmbH）
• 型号：TK91A；物料号 Art. 6304245（REV 1.03）
• 用途：CNC 加工中心刀库区域刀具破损/缺失检测
• 外壳：阳极氧化铝；外壳直径 32 mm；电机轴 φ4 mm
• 防护等级：IP68（双唇密封，耐冷却液、油、粉尘、切屑）
• 摆杆长度：最大 910 mm（配摆动板），可更换（钢制可裁切 / 碳纤维）
• 扫描角度：最大 300°
• 分辨率：0.01°；精度：±0.05°
• 摆动速度：1.8 秒 / 180°
• 扫描循环寿命：>500 万次
• 控制单元连接：M12×1，8 针
• 工作温度：0~+80℃（存储 -25~+85℃）
• 产地：德国（MADE IN GERMANY）
