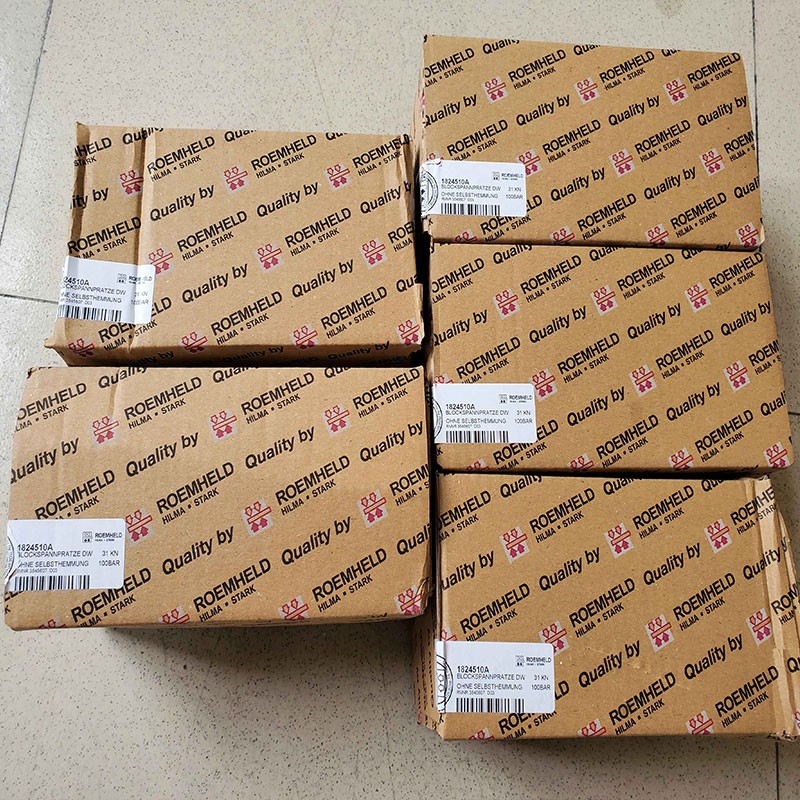

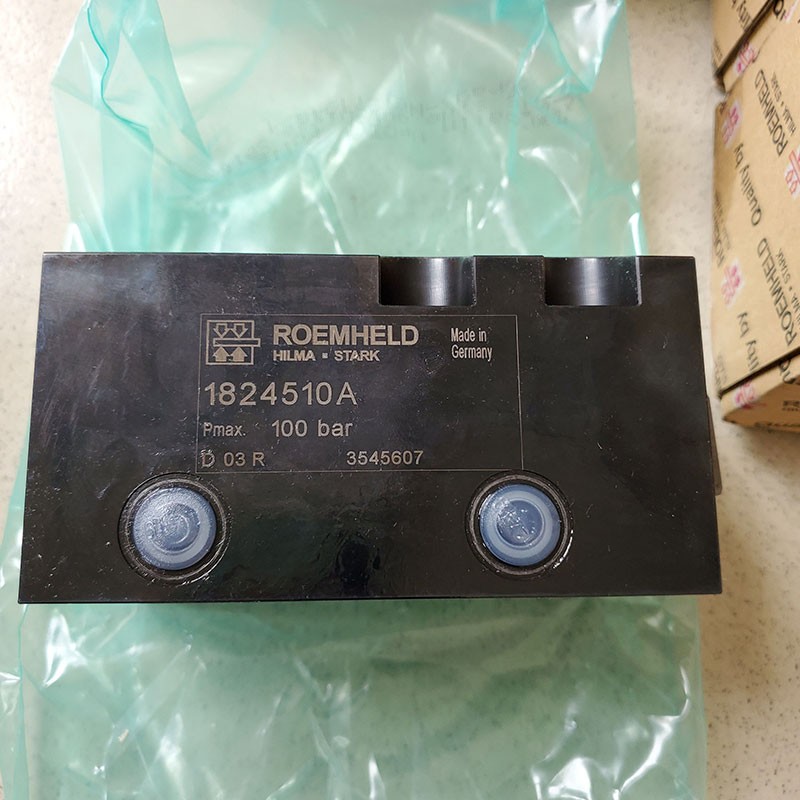

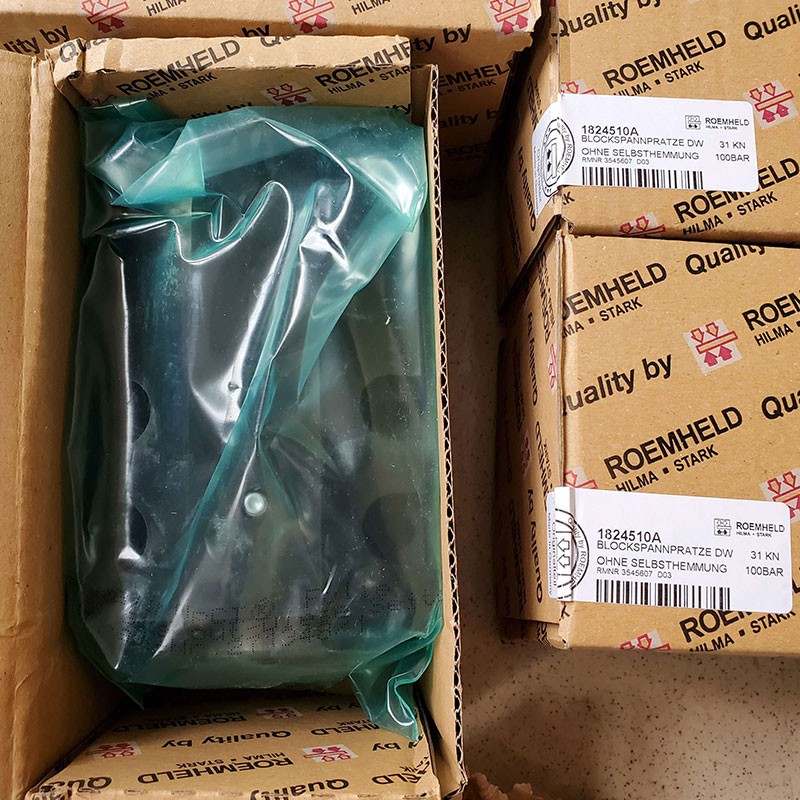

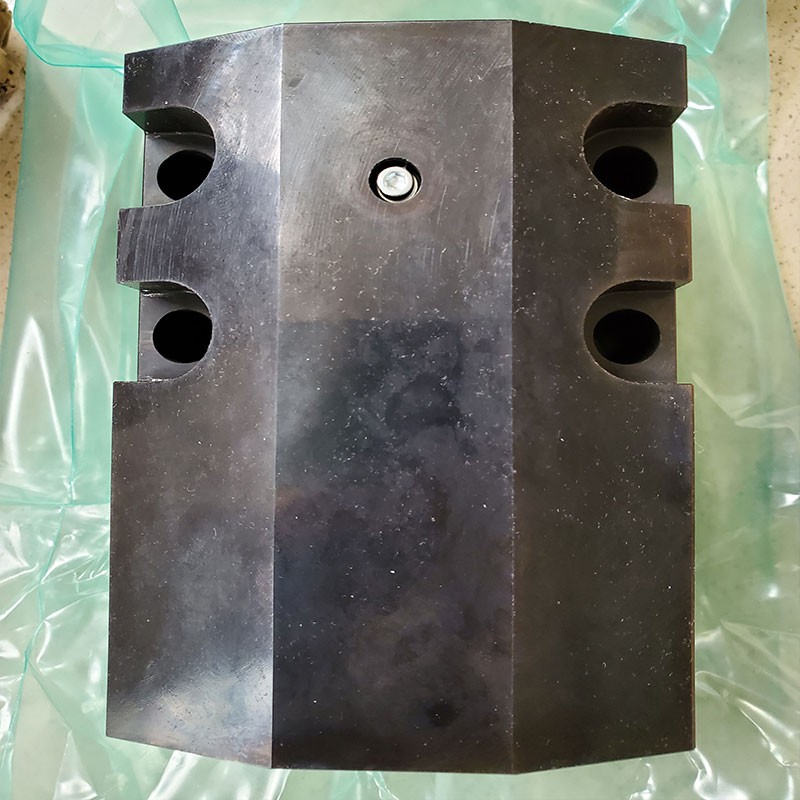

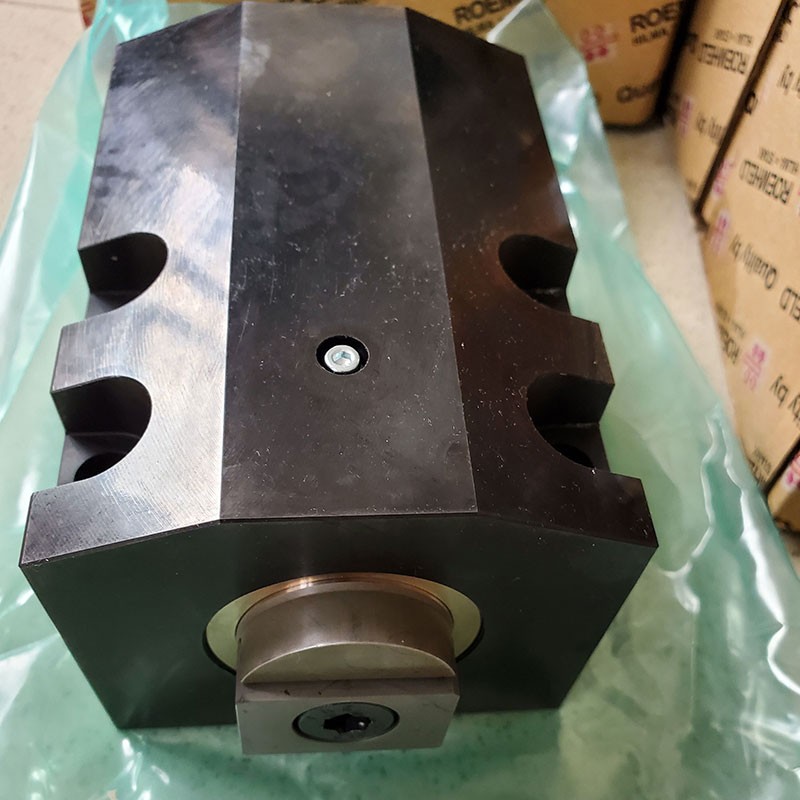

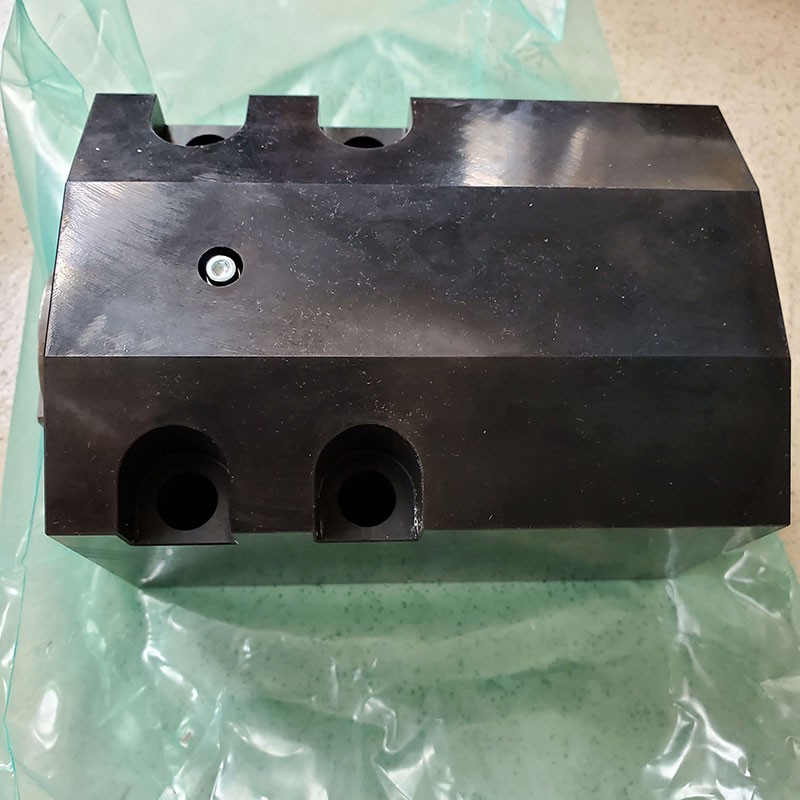

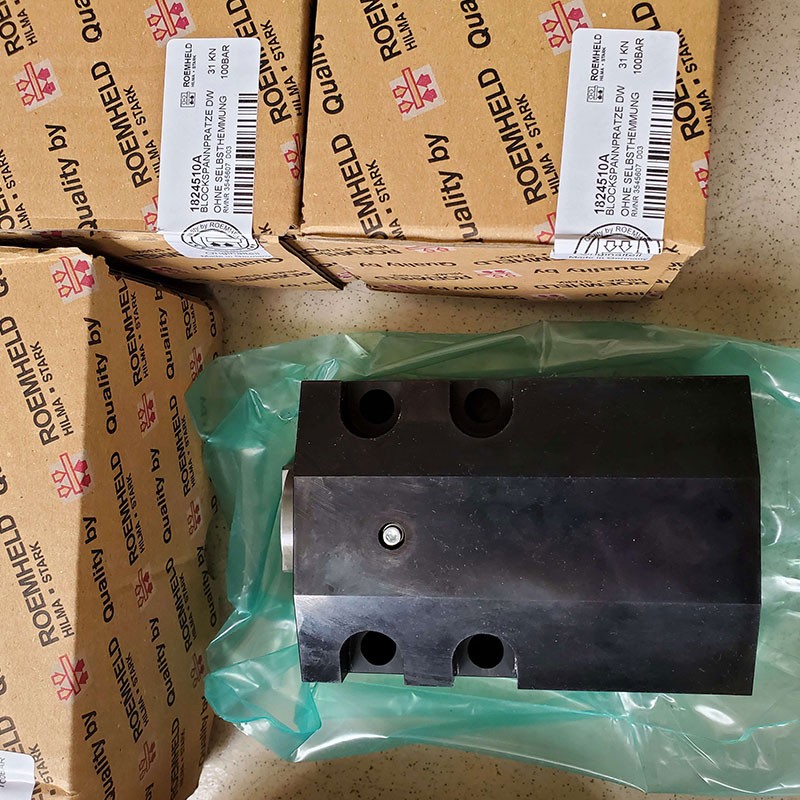

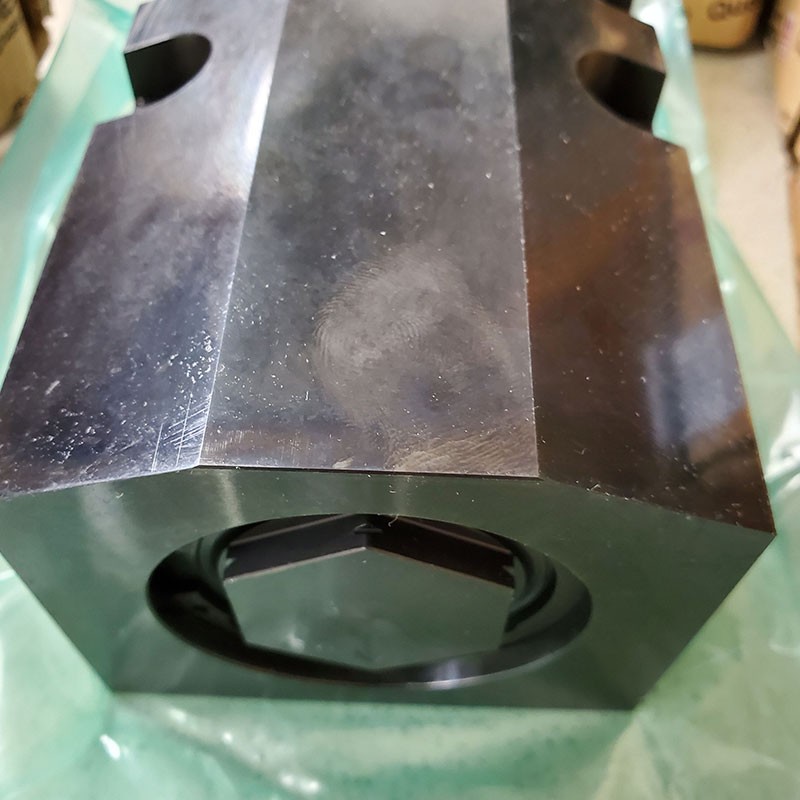

德国罗姆希特ROEMHELD夹紧缸1824510A 厂家直供

产品描述:

增加询价

罗姆希特夹紧缸1824510A为杠杆臂直接向前滑动到夹紧位置,然后转动以夹紧。夹紧方向可设置为360°以内的任意角度。非常适合在槽或钻孔中夹紧。夹紧嵌件可以轻松拆卸并适应不同的工件。坚固的设计使用楔形组件提供强大的力,并提供出色的防溢流冷却剂和切屑保护(夹具内部与外部密封)。杠杆臂设计用于抵抗夹持点的侧向力。双重安装能力:所有夹具均可用于标准接头和歧管安装。

夹紧缸注意事项:

夹持杆在工件上的直线运动不应受到阻碍;否则手臂将不会接触其正挡块,并在接触后会对工件施加横向力。如果具有可选自锁功能的夹具在夹紧后与电源断开,例如在托盘上,我们建议安装蓄能器以保证重新夹紧效果。

夹紧缸安装教程:

使用四个内六角螺钉固定。两个 1/8" BSPP端口(夹具尺寸 1)或两个 1/4" BSPP 端口(夹具尺寸 2),A 用于夹紧,B 用于松开。对于可选的歧管安装,使用夹具下方的 A B O 形环端口,而不是标准端口。拧下每个 O 型圈端口中的密封塞并安装一个 CLR-3000-343-SW O 型圈(同时在每个 1/8" BSPP 端口中安装一个 CLR-811-F 端口塞,或一个 CLR-810-F端口插入每个 1/4" BSPP 端口)。不要使用 NPT 接头。

罗姆希特夹紧缸参数:

类型:块夹

功能:双作用

材料:钢

最大工作压力: [bar] 100

密封件:NBR

液压连接管螺纹和 O 形圈法兰连接

外壳设计:块状

位置控制:无

压力区:高压

夹紧杆,带压力件夹紧

行程: [mm] 8

最大夹紧力: [kN} 31

自锁:不带

金属刮板:不带

有两种尺寸可供选择,每种都有标准或自锁版本,仅双作用。最大夹紧力(标准版):

1000psi 3000 磅(尺寸 1

1500psi 7000 磅(2 号)

最大夹紧力(自锁型):

1000psi 1700 磅(尺寸 1

1500psi 4200 磅(2 号)
