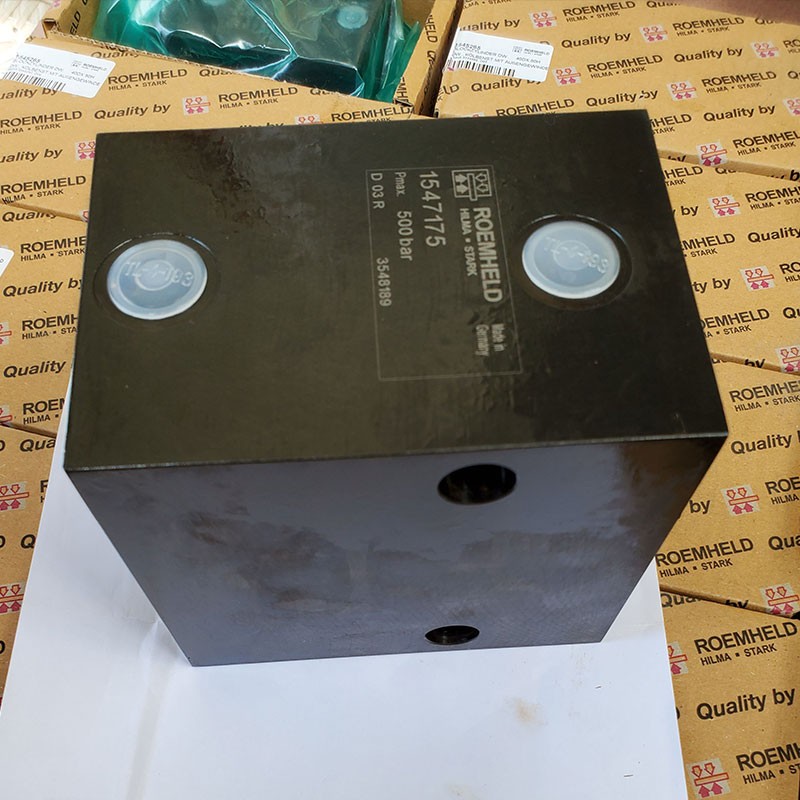

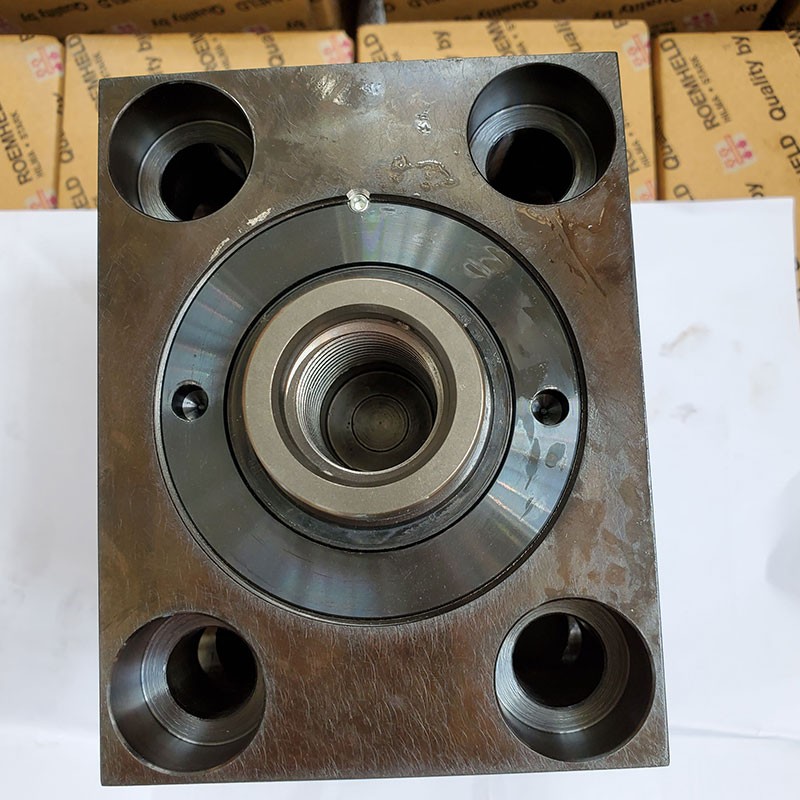

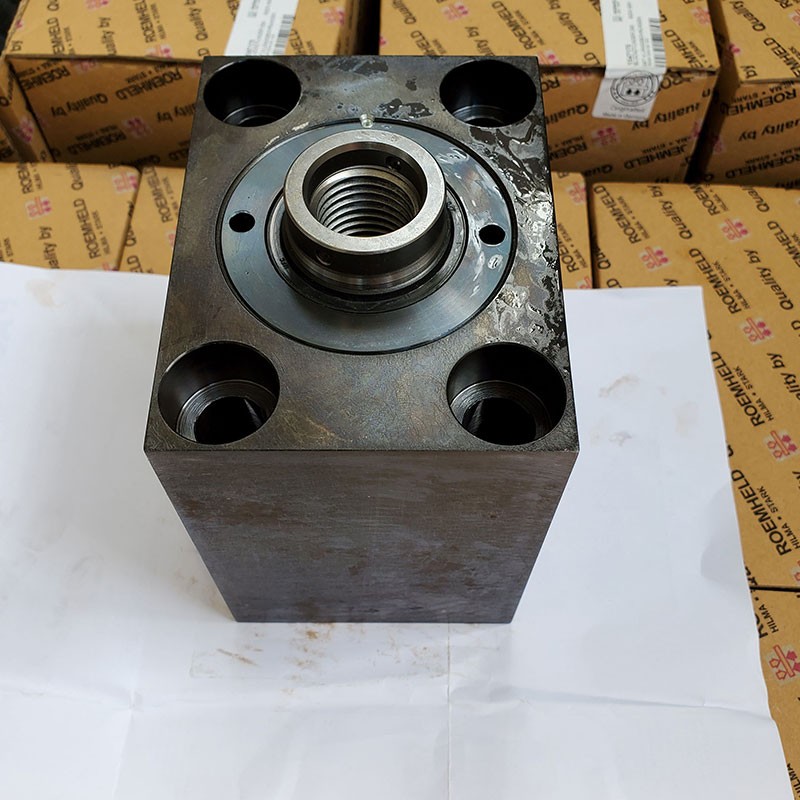

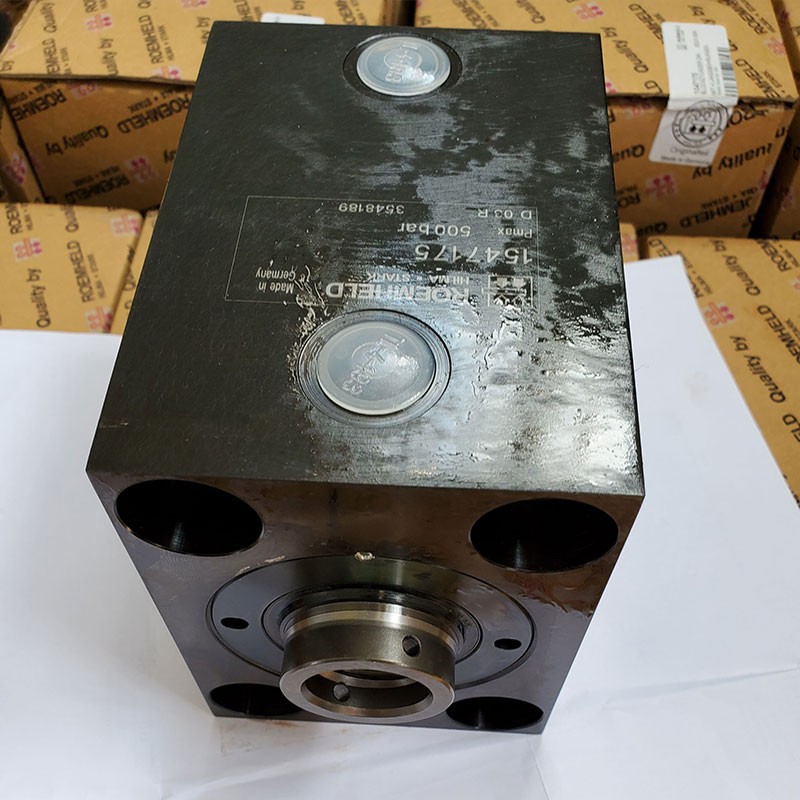

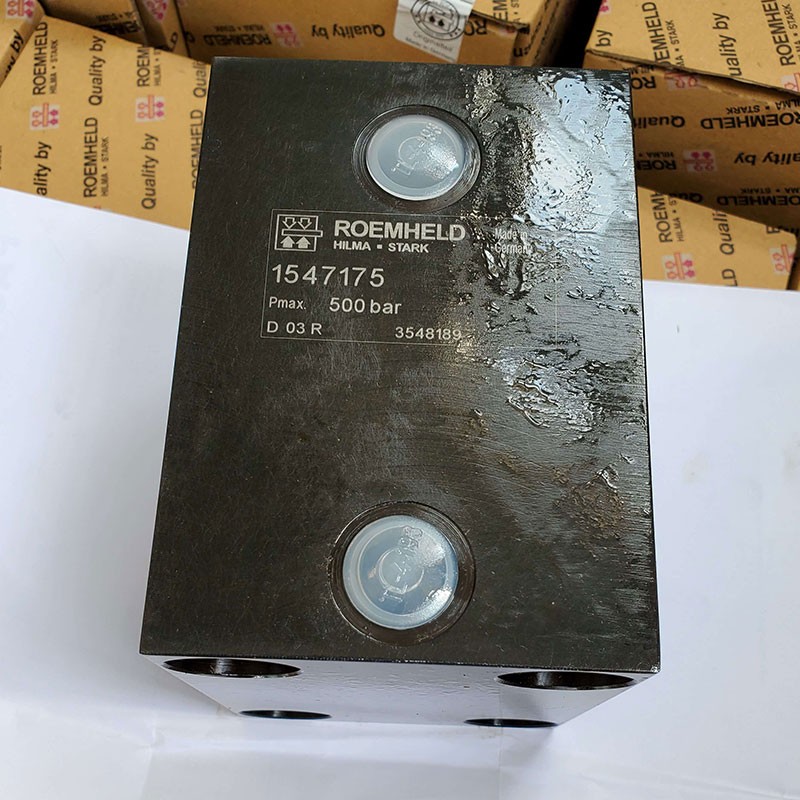

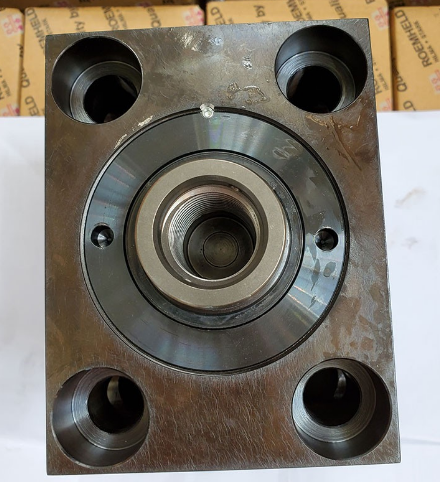

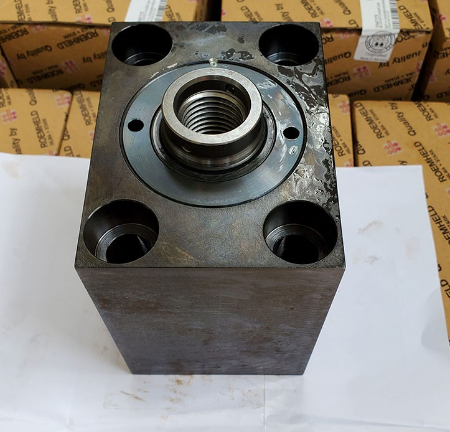

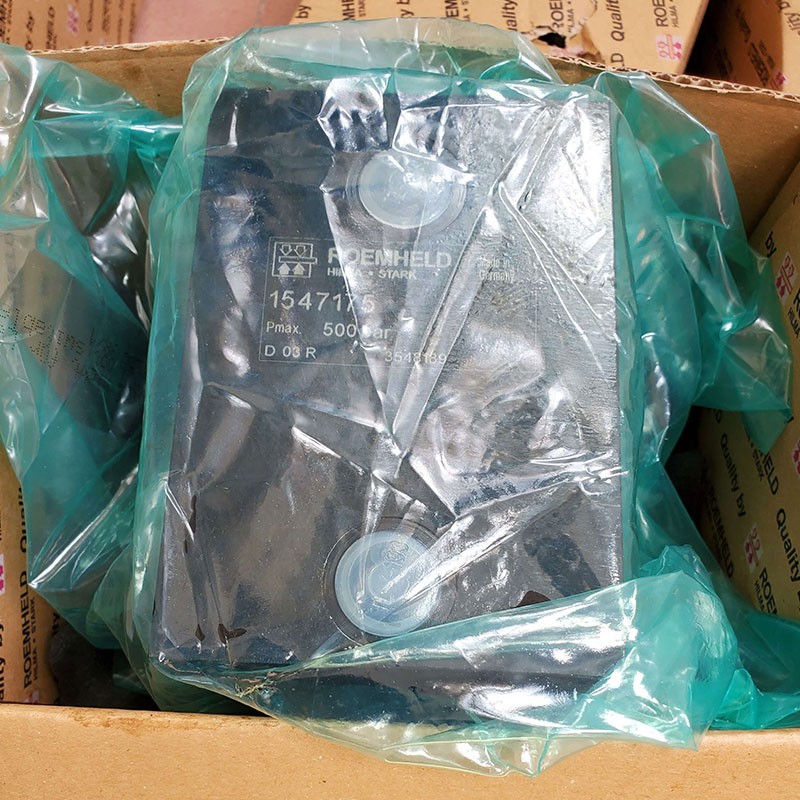

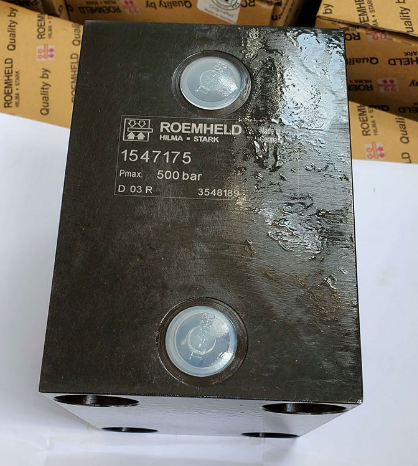

德国罗姆希特油缸 ROEMHELD/1547-175 优势供应

产品描述:

增加询价

罗姆希特油缸夹紧动作:

A 端口施加流体压力会推动柱塞。向 B 端口施加流体压力会缩回柱塞(双作用)。

罗姆希特油缸安装方法:

1、从柱塞端插入四个内六角螺钉,穿过与柱塞平行的四个沉头孔;

2、从底端插入四个内六角螺钉,穿过与柱塞平行的四个沉头孔;3) 将两个内六角螺钉穿过垂直于柱塞的两个宽边孔。

3、要求缸体通过高度至少为 B 尺寸 1/3 的矩形条或定位销来支撑超过 2300 psi 的压力。

1/4" BSPP 端口(两个用于双作用夹具)。更大的尺寸有 1/2" BSPP 端口。不要使用 NPT 接头。

罗姆希特油缸1547-175参数:

活塞 ø 63 mm,冲程 63 mm4 个安装孔和 2 个十字孔,500 bar

零件号:CLR-1547-175

最大夹紧力(lbs):35100

最大夹紧力(kN):156

行程(mm):63

跨度(mm):125

B深度(mm):95

L高度(mm):149

J螺纹X深度(mmM27*40

状况:原装进口全新

MPNCLR1547175BCD

适用介质:压缩空气

气缸动作:双作用

气缸类型:紧凑型气缸

材料:钢
